產品介紹
產品簡介：
SPL系列水噴淋／噴霧消防冷卻裝置是依據國家相關標準而設計的為儲罐
、塔器配套的消防冷卻裝置。噴霧時可使被保護罐（塔）體籠罩在400～600mm的水霧之中，達到迅速冷卻
、窒息滅火

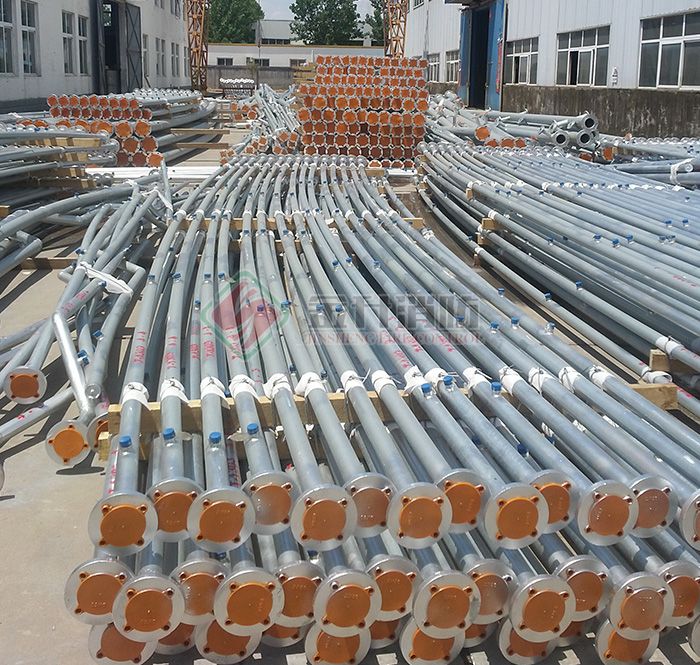

，操作安全簡便。裝置采用分段制造和熱浸鍍鋅防腐處理，使用壽命15～20年
。
適用范圍：
適用于石油化工行業閃點高于60℃的液體火災及甲、乙
、丙類液體和易燃?xì)怏w儲存裝置的防護冷卻
。
執行國家標準
1. GB50084—2001 自動噴水滅火系統設計規范
2. GB50160—1992 石油化工企業設計防火規范（1999年版）
3. GB50219—1995 水噴霧滅火系統設計規范
4. GB50316—2000 工業金屬管道設計規范
5. GB/T 13912—2002 金屬覆蓋層 鋼鐵制件熱浸鍍鋅層技術要求及試驗方法
6. GB50235—1997 工業金屬管道工程施工及驗收規范
7. GB50236—1998 現場設備、工業管道焊接工程施工及驗收規范
設計壓力：
噴頭處額定工作壓力：水幕噴頭0.15MPa～0.25MPa，水霧噴頭0.35MPa（可按用戶要求確定）
。

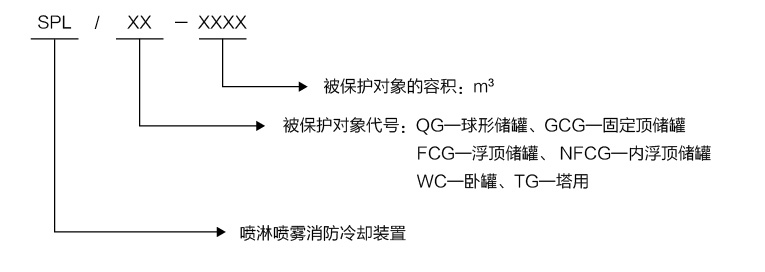

型號示例：
技術參數：
見各類儲罐基本參數表
。
產品簡圖：
見各類儲罐噴淋噴霧消防冷卻裝置示意圖。
訂貨須知：
本裝置可根據被保護物體的不同直徑
、形狀
、噴淋強度的要求進行設計
，訂貨時請?zhí)峁┫嚓P(guān)圖紙及數據
。
噴頭距罐壁600～700mm，可選用噴淋
、噴霧
、水幕噴頭
，也可選用淋霧結合型噴頭
。
SPL系列水噴淋/噴霧消防冷卻裝置

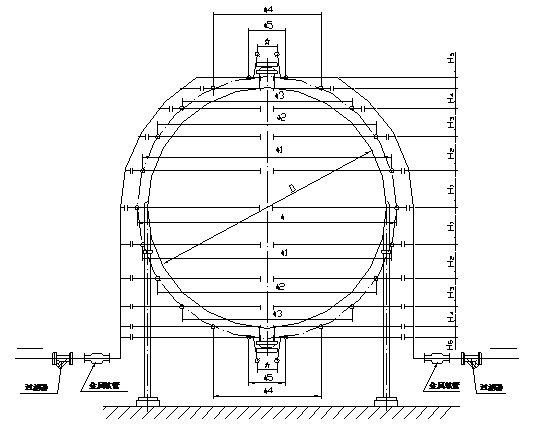

球形儲罐噴淋噴霧消防冷卻裝置示意圖
說明：
1.裝置系統用水霧噴頭型號為SPTW
，（流量為8～40L/min，噴灑角90°）
；
2.噴頭額定工作壓力0.35MPa
、供水強度9～11L/min?㎡
，供水流速2～3m/s；
3.供水閥前應設置過濾器
，濾網孔徑4.0～4.7目/㎝2
；
4.管道之間采用平焊板式法蘭連接；
5.用戶可根據實際情況確定噴頭參數、供水強度
、供水路數及環管層數
，我廠可另行設計
。
SPL系列水噴淋/噴霧消防冷卻裝置

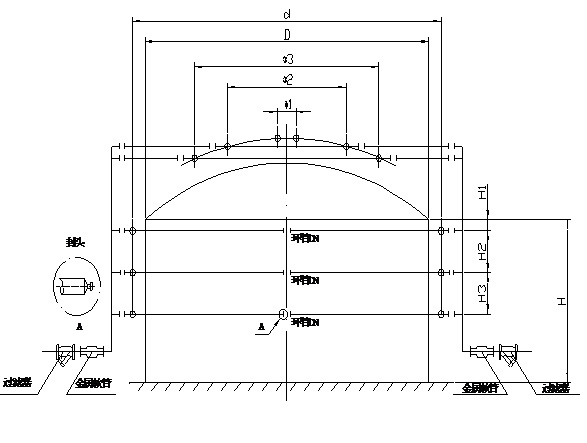

◆固定頂儲罐水噴淋／噴霧消防冷卻裝置示意圖
說明：
1
、裝置系統用水幕噴頭型號為SPTM-Ⅱ（流量為6?—100L/min、噴灑角為120°
、140°
、160°）；
2
、噴頭工作壓力為0.15MPa、供水強度2.5L/min?ｍ
、供水流速2—3m/S;
3、供水閥前應設置過濾器
、濾網孔徑為4.0—4.7目/cm
；
4
、管道之間采用平焊板式法蘭連接
；
5、用戶可根據實際情況確定噴頭參數
、供水強度、供水路數和層數
，我方可另行設計
。
SPL系列水噴淋/噴霧消防冷卻裝置
◆浮頂
、內浮頂儲罐噴淋噴霧消防冷卻裝置示意圖
說明：
1
、裝置系統用水幕噴頭型號為SPTM-Ⅱ（流量為6?—100L/min
、噴灑角為120°、140°
、160°）
；
2、噴頭工作壓力為0.15MPa
。
3、噴淋供水強度2.0L/min?ｍ
、供水流速2—3m/S;
4
、供水閥前應設置過濾器、濾網孔徑為4.0—4.7目/cm
；
5、管道之間采用平焊板式法蘭連接
；
6、用戶可根據實際情況確定噴頭參數
、供水強度
