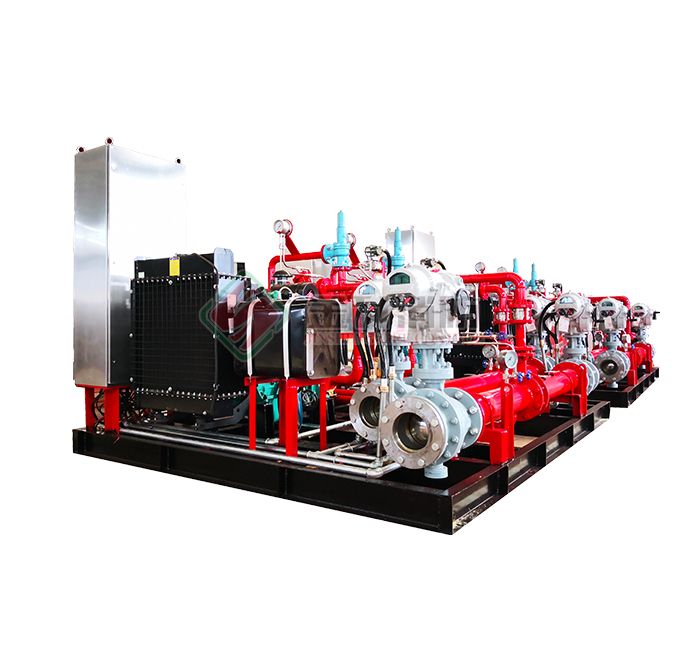

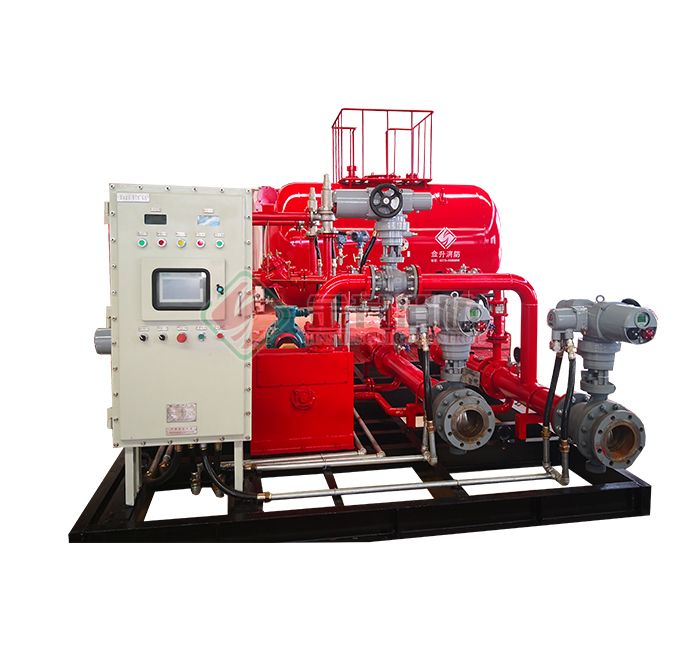

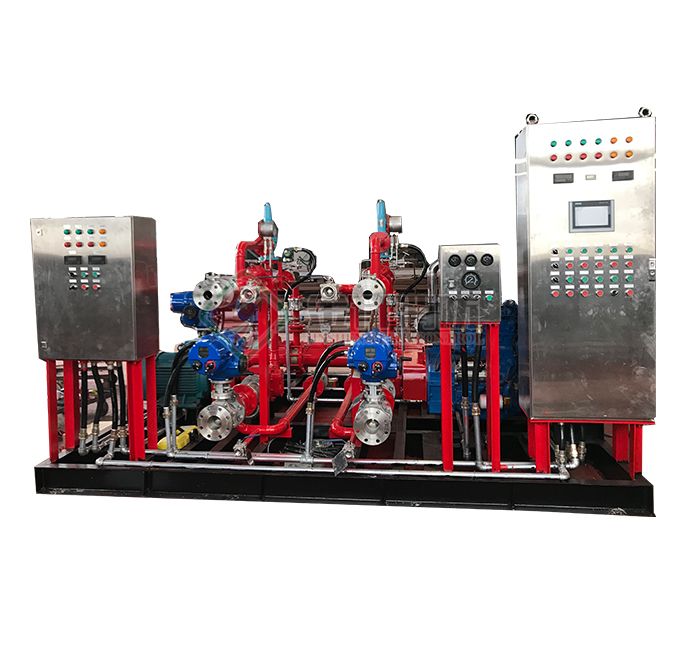

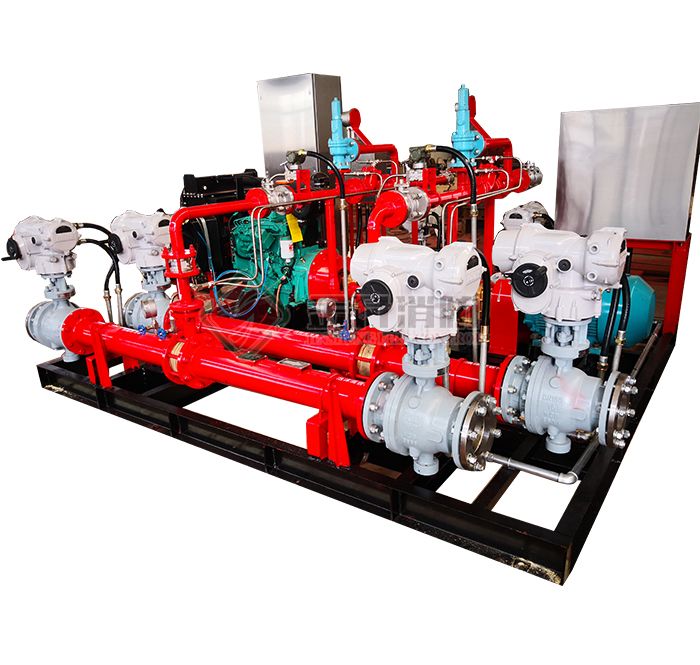

平衡式比例混合裝置

產品介紹

1.產品概述

PHP平衡式比例混合裝置是目前先進的泡沫滅火裝置。該設備可滿足大、中流量的泡沫滅火系統中對泡沫混合液供給量的需求。安裝于消防泡沫站內，寒冷地區的消防泵房在冬季將采暖，保持泵房溫度在5℃以上。

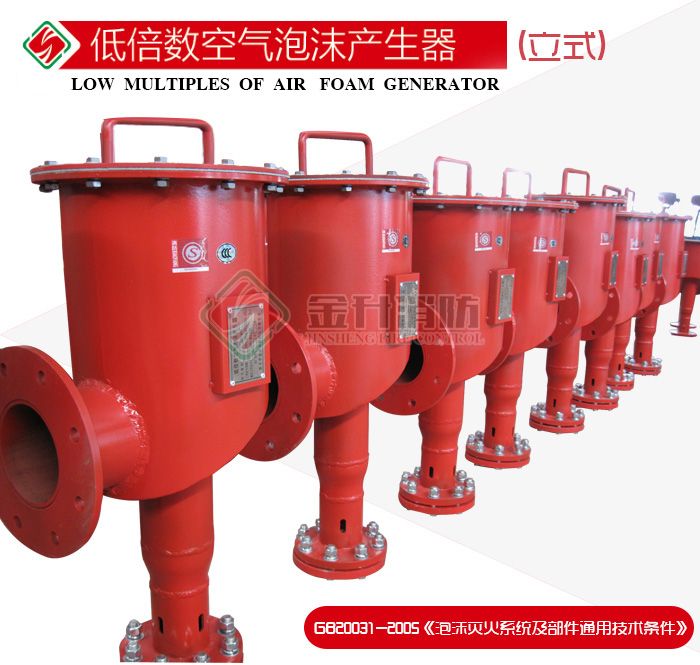

該設備可配合低倍數空氣泡沫產生器、消防泡沫炮、泡沫消火栓、泡沫槍等撲救保護對象內火災及流火。

　　我公司生產的PHP平衡式泡沫比例混合裝置符合GB20031-2005《泡沫滅火系統及部件通用技術條件》的要求，并全部通過公安部產品評定中心的檢測認證。

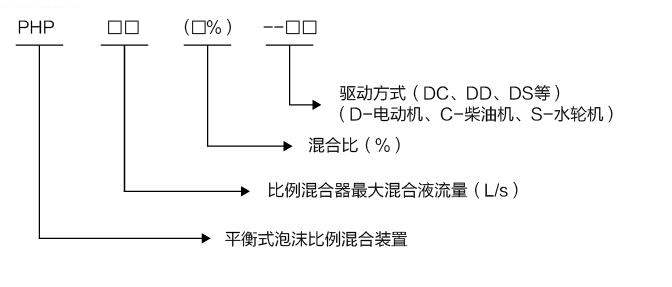

型號的意義說明：

2.PHP平衡式泡沫比例混合裝置應用特點

采用不銹鋼泡沫液貯罐，避免了膠囊損壞造成的損失和較高的壓力容器制造費用；

裝置可適用于蛋白、氟蛋白、水成膜等任何泡沫滅火劑；

泡沫液可在裝置滅火使用過程中可不斷添加，滿足連續消防滅火的需要，尤其適用于大中型泡沫消防工程；

可采用電動機、水輪機、柴油機驅動。采用水輪機驅動時，無需電源，設備也能正常工作；

壓力平衡閥的動態調節配合比例混合器保證了較為精確的混合比；

泡沫液泵注入泡沫液的供給方式使得泡沫混合液工作壓力和流量有較大的適應范圍；

操作更為簡單，更容易實現自動化控制。

3.PHP平衡式泡沫比例混合裝置工作原理及基本組成

（1）、工作原理

當有火情發生時，自動或人工啟動消防水泵，平衡式的比例混合器有壓力水流過。由消防控制中心遙控開啟或自動化控制柜打開泡沫原液進口閥和水輪機控制閥（電動機和柴油機驅動時則沒有水輪機控制閥），同時啟動泡沫液泵,儲存在常壓泡沫罐內的泡沫液由泡沫液泵注入比例混合器，經過平衡閥的自動調節后使得適量的泡沫液進入比例混合器與壓力水按比例混合成泡沫混合液。再通過管道供給消防用泡沫發生設備，如泡沫槍、泡沫炮、泡沫產生器等，產生空氣泡沫撲救甲、乙、丙類液體火災。

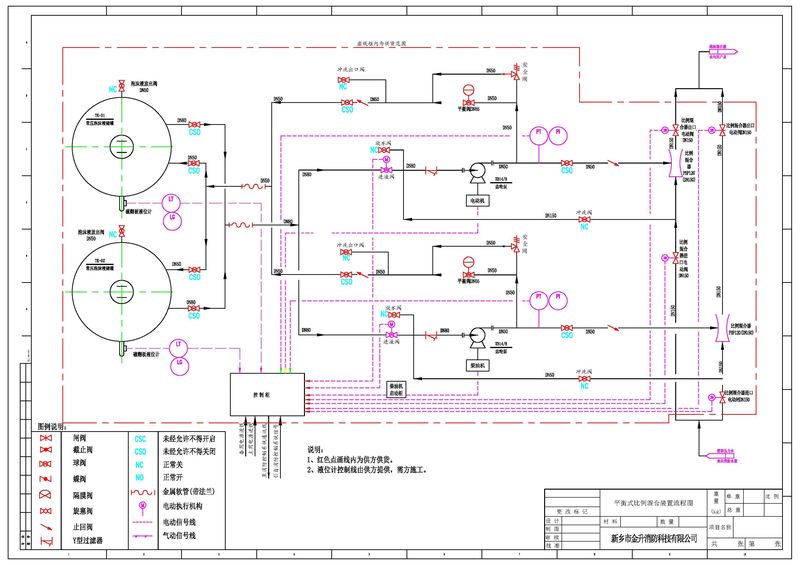

平衡式比例混合裝置工作原理圖

（2）、基本組成

PHP 為平衡壓力式結構，主要由常壓泡沫液貯罐、泡沫液泵組（由電機、水輪機或柴油機驅動）、平衡閥、比例混合器、過慮器、控制柜等相關組件及管路組成。

①泡沫液泵

泡沫液泵選用高性能的齒輪泵，用來輸送泡沫液，齒輪泵與離心泵相比更適應泡沫液的特性。

采用齒輪泵的優點：

齒輪泵的轉速低，對泡沫液的攪動、剪切小，對泡沫液性能影響較小，不會產生氣蝕、氣阻。

齒輪泵適合任何粘度的泡沫液。

齒輪泵采用內襯結構，降低了維修成本。

獨特的干運轉結構設計，泵在無介質情況下能夠承受10分鐘的空轉干摩擦，能更好適應泡沫液系統運行。

常見的齒輪泵有國產齒輪泵和進口齒輪泵，可根據用戶要求選用。

②平衡閥

平衡閥是PHP 裝置中一個重要組成部件，能夠通過壓力水和泡沫液供給的壓力反饋?zhàn)詣?dòng)調節閥門開關程度，達到一個動態平 衡，使得適量的泡沫液和壓力水進入到比例混合器，形成泡沫混合液。平衡閥的閥體主件采用不銹鋼或銅材質。

③驅動裝置

PHP 裝置可以使用水輪、電機、柴油機等動力裝置驅動，如選擇水輪機驅動時需增加系統壓力水供應量，當采用3%混合比時需增加10%消防壓力水供應量（當采用6%混合比時需增加20%壓力水供應量）用于驅動水輪機。

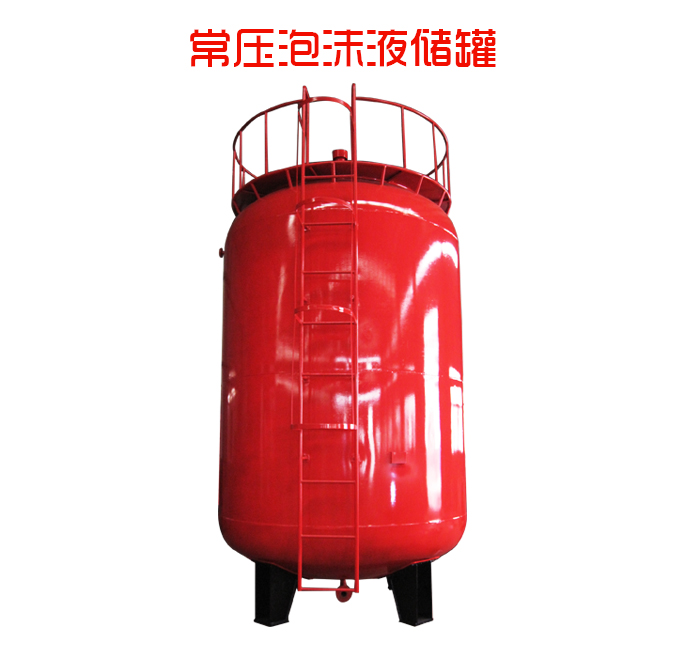

④常壓泡沫液儲罐

用于貯存泡沫液的貯罐為常壓罐，通常采用不銹鋼材料制作、分為臥式或者立式型狀。固定在鞍座上，罐體與泡沫原液接觸的部位（包 括閥門、管道、人孔等）均采用不銹鋼材質制造。泡沫液罐設置有人孔，液位計（含低液位報警輸出功能）、排渣孔、進液孔和呼吸閥等。安裝方式可根據客戶實際需求進行設計。

⑤控制柜

控制設備中電動閥的開關及電動機和柴油機的啟動與停止，也可與用戶的中心控制室連接實現遠程控制。

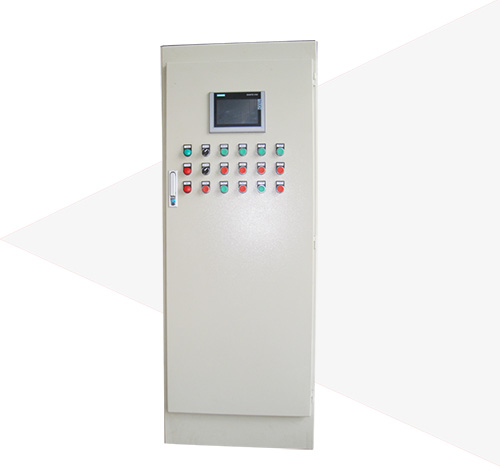

控制柜

4、控制部分

系統組成：

控制柜主要由西門子S7系列PLC及其擴展模塊和施耐德斷路器、接觸器、熱繼電器等電機保護元件，以及繼電器、電子調速器、智能充電器等附件組成。

1)電動機泡沫泵組啟動方式

   1、直接啟動

   2、降壓?jiǎn)?dòng)

2)輸入電源

AC380V 三相四線制 帶零線

3)一電一柴控制原理和功能

   ①、控制柜有手動和遠程兩種啟動方式，根據客戶要求可增加多種啟動方式。

   ②、手動方式：機旁人工啟動和停止電動機和柴油機泡沫泵組以及相應電動閥門。

   ③、遠程方式：可接受遠程火警信號自動啟動電動泡沫泵，如果電動泡沫泵組發生故障可自動切換柴油泡沫泵組。

   ④、故障報警：電動泡沫泵熱故障、電動泡沫泵出口壓力低、柴油泡沫泵出口壓力低、泡沫罐液位低、柴油泡沫泵潤滑油壓低、冷卻水溫高、啟動失敗、燃油油位低、超速等聲光報警。

   ⑤、狀態/數字顯示：電動機電流、電壓、柴油機水溫、柴油機轉速數字顯示，電動機和柴油機泡沫泵運行、停止指示、充電指示等。

   ⑥、智能充電：采用智能充電器給柴油泵啟動電瓶組充電，可代替機身充電。

   ⑦、雙電源自動切換裝置：根據客戶要求可加裝，當主電路電源消失可自動切換到備用電源。

   ⑧、遠程反饋：根據客戶要求可選擇接口方式，有無源干接點和通訊接口RS485兩種方式或多種方式選擇，通訊協議MODBUS RTU 。

   ⑨、其他:根據具體要求適當增加變動配置和控制。

4)一電一水控制原理和功能

   1、控制柜有手動和遠程兩種啟動方式，根據客戶要求可增加多種啟動方式。

   2、手動方式：機旁人工啟動和停止電動機泡沫泵以及相應電動閥門。

   3、遠程方式：可接受遠程火警信號自動啟動電動泡沫泵，如果電動泡沫泵組發生故障可自動切換水輪機泡沫泵組。

   4、故障報警：電動泡沫泵熱故障、電動泡沫泵出口壓力低、泡沫罐液位低

   5、狀態顯示：電動泡沫泵運行、進液閥開到位和關到位、水輪機閥開到位和關到位等顯示。

   6、雙電源自動切換裝置：根據客戶要求可加裝，當主電路電源消失可自動切換到備用電源。

   7、遠程反饋：根據客戶要求可選擇接口方式，有無源干接點和通訊接口RS485兩種方式或多種方式選擇，通訊協議MODBUS RTU 。

   8、其他:根據具體要求適當增加變動配置和控制。
